1、 收集方式

滑動側吸式就是為切割工作平臺增加一套煙塵捕集裝置。經過處置達標后再予以排放?；鹧媲懈顭焿m量較小，且因火焰溫度較高，產生的煙塵上升，此時在龍門架上方架設一集氣罩，結合熱煙氣上升及集氣罩內負壓的原理，將煙塵收集通過滑動風道進入凈化器主機進行過濾，集氣罩固定在龍門架上方，并隨龍門架移動，確保煙塵產生后即可被集氣罩收集。該種方式無需對切割機進行任何改動即可達到較高的煙塵收集效率。

2、 工作原理

在切割平臺一側安裝方形吸風道，吸風道上方裝有一個可隨龍門架同步運行的吸風小車，吸風小車通過螺旋管道與龍門架頂部集氣罩聯通，煙塵經過集氣罩收集進入吸風小車、吸風道最后進入凈化器主機進行切割煙塵凈化處理，凈化后的空氣在風機的作用下通過15米高（廠房高度超過15米另算）的煙筒排入大氣中。

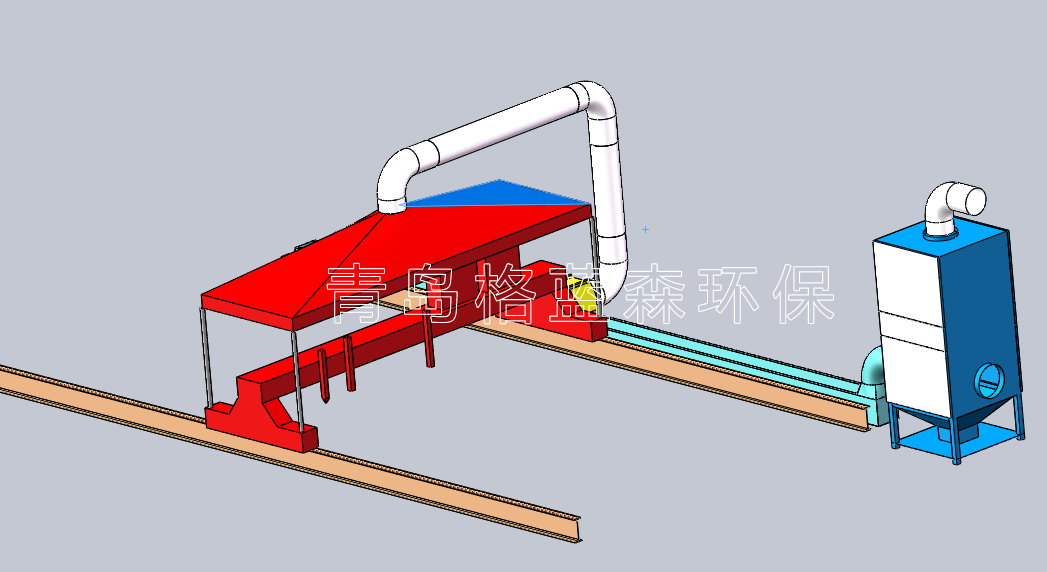

（滑動頂吸式結構圖）

3、 凈化流程

含塵氣體由凈化器上部進氣口進入凈化器內部的過程中，其中較大顆粒(直徑100μm)，由于本身自重首先被沉降；較小顆粒(直徑0.1～50μm)在凈化器過濾式室內被吸附在濾筒表面。穿過濾筒的凈化空氣經排氣室排出。當設備運行一段時間后，脈沖控制儀觸發電磁閥開啟，壓縮空氣(P=0.5～0.7Mpa)經噴吹管吹射濾筒內部，使塵粒在瞬間高壓氣流作用下脫落，從而降低過濾阻力來完成除塵清灰過程。
